關于鋼筋宏觀金相、微觀組織及檢驗方法在新標準GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋中有所介紹。

主要內容如下：

 一、宏觀金相

1、用金相切割機將鋼筋剪切成圓柱形試樣，試樣不得受到高溫影響。

2、對切割好的金相試樣截面，使用金相研磨拋光機進行研磨及拋光。

3、用2%-5%硝酸酒精溶液進行浸蝕，浸蝕時間宜為5-10s。

4、若金相試樣截面具有如圖a所示襯度均勻的宏觀金相特征時，可直接判定為合格。

5、若金相試樣宏觀金相出現(xiàn)截面基圓外圍有明顯不同于內部區(qū)域襯度的封閉環(huán)，如圖b所示，則判定為非熱軋鋼筋。

6、如若試樣宏觀金相出現(xiàn)截面基圓外圍有明顯不同于內部區(qū)域襯度的不封閉環(huán)，如圖c所示，應通過規(guī)定的截面維氏硬度或規(guī)定的微觀組織的方法進行檢驗。

二、截面維氏硬度

 1、截面維氏硬度檢驗科在宏觀金相檢驗的試樣上進行。

2、將史昂橫截面中心線心部位置作為中心測試點(HV0)在試樣橫截面基圓外圍不同于內部區(qū)域襯度的不封閉環(huán)上確定邊緣測點(HV)。

 3、按GB/T 4340.1進行維氏硬度檢驗，試樣截面維氏硬度測試的載荷為“5kg”，保持時間為10s。測得HV0和HV，兩點的硬度差值(HV-HV0)不大于40HV時判定為合格。

三、微觀組織

1、用金相切割機將鋼筋剪切成圓柱形試樣，試樣不得受到高溫影響。

2、對切割好的金相試樣截面，使用金相研磨拋光機進行研磨及拋光。

3、用2%-5%硝酸酒精溶液進行浸蝕，浸蝕時間宜為5-10s。

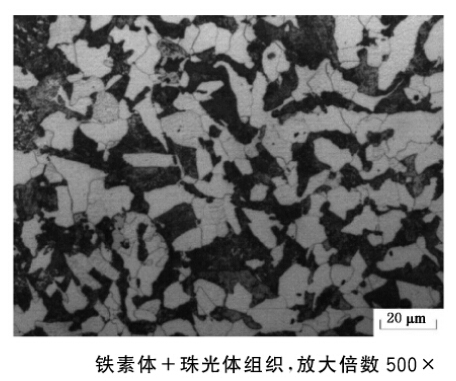

4、熱軋鋼筋基圓的微觀組織特征：在金相顯微鏡下，放大倍數(shù)為500倍，應為鐵素體+珠光體組織形貌如下圖。

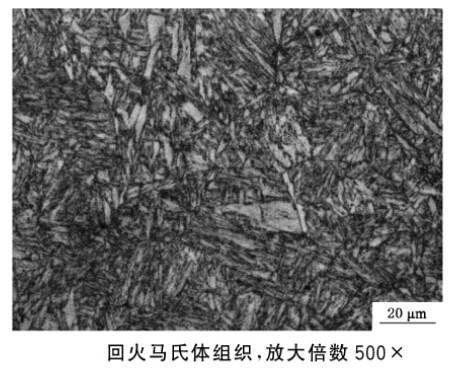

5、回火馬氏體組織：在金相顯微鏡下放大倍數(shù)為500倍。組織形貌如下圖。
